Fjärrkontroll Gräsklippare bruksanvisning

Säkerhet Skydd och försiktighetsåtgärder

Varningar

1, Läs dessa instruktioner noggrant före användning. Förstå dessa säkerhetsföreskrifter, särskilt metoderna för hantering av nödsituationer, som är viktigare än korrekt användning!
2, Endast utbildad personal får använda denna maskin, annars kan personskador uppstå.
3, Justera klipphöjden för gräset innan motorn startas.
4, Ingen får närma sig inom 1,5 meter på vardera sidan eller 5 meter framför maskinen!
5, Om maskinen stöter på ett hinder och inte kan flyttas, eller om maskinen välter, får assistans endast närma sig för att lyfta eller dra efter att kopplingen kopplats ur och motorn stängts av.
6, Bensin är mycket brandfarlig och explosiv. Brandsäkerhetsåtgärder måste vidtas! Tanka endast med motorn avstängd och i ett väl ventilerat utrymme. Om du behöver tanka under användning, kyl motorn först!

Säkerhetsåtgärder

1, Ljuddämparen kan bli mycket varm, rengör ogräs i tid för att förhindra brand.
2, Håll alltid ett säkerhetsavstånd på minst 5 meter från maskinen när den är i drift.
3, Se till att motoroljenivån ligger inom det normala intervallet för att säkerställa korrekt smörjning under användning.
4, Luta inte motorhuvudet nedåt för att förhindra att olja tränger in i förgasaren, vilket kan orsaka svårigheter att starta motorn.
5, Rengör luftfiltret var 4:e-10:e timme.
6, Byt motorolja efter de första 10 timmarnas användning och därefter var 50:e timme.
7, Vänta minst 8 sekunder mellan varje motorstart.
8, Fjärrkontrollen är fabriksinställd med 8 knappar som inte ska justeras, om du behöver ändra inställningarna för vänster och höger hand, vänligen kontakta tillverkaren (se sidan 6 i handboken för mer information).
9, Undvik regn och vatteninträngning i fjärrkontrollen och gräsklipparens elektriska delar. Om det har kommit in vatten i gräsklipparen går det inte att starta motorn och gräsklipparen fungerar inte. Om batterierna i fjärrkontrollen är svaga och behöver bytas ut, ska de bytas ut när gräsklipparen är närmare.
10, När gräsklipparen står stilla under långa perioder bör den inspekteras och underhållas regelbundet, ladda batteriet varje månad (använd en 48-volts batteriladdare för elfordon, håll laddningstiden runt 4 timmar tills batteriet är fullt), förvara det i ett torrt och ventilerat utrymme för att förhindra fukt.
11, Innan du startar maskinen, flytta den till en plan yta, kontrollera bensinnivån, oljemätaren, den elektriska huvudströmbrytaren och om startknappen (eller dragstart) fungerar normalt, gasreglaget ska vridas till maximalt, Operatörerna ska hålla sig borta från maskinen, tryck på startknappen, håll den i cirka 4 sekunder tills motorn startar, låt den gå på tomgång i cirka 2 minuter för att bekräfta normal drift innan du börjar arbeta, Om motorn inte startar, vänta 8 sekunder innan du försöker igen för att undvika reläutbränning.
12, Operatörer bör vara utrustade med skyddshandskar, hjälmar, dammmasker, skyddsglasögon, skyddskläder, (För kvinnliga operatörer bör håret vara ordentligt täckt) för att undvika olyckor.
13, Före varje användning, kontrollera växellådans olja genom att öppna oljepåfyllningsporten, om oljenivån är synlig är den normal.
14, Innan du slår på någon fjärrkontroll, se till att alla andra strömbrytare är avstängda för att förhindra att maskinen startar automatiskt när strömmen slås på. När maskinen slutar fungera ska huvudströmbrytaren stängas av.

Kapitel 1: Syfte, funktioner och tekniska specifikationer

Gräsklipparen arbetar i klippläge både när den rör sig framåt och bakåt, vilket garanterar hög effektivitet. Var försiktig med strömbrytare och fläkt när du rör dig bakåt för att förhindra att de träffar föremål.
1, Gräsklipparen har både klipp- och gräskrossningsfunktioner.
2, Drivningen är hybrid och använder både bränsle och el, vilket ger långa drifttider.
3, Motorn är en borstlös typ, som är energibesparande och hållbar.
4, Växellådan använder kugghjul med hög modul, som är långlivade.
5, Tillämplighet: Den kan användas i stor utsträckning i bergsområden, kullar och platt mark. Dess spårrörlighet är utmärkt, vilket gör den särskilt lämplig för klippning av fruktträdgårdar. Med tillhörande utrustning kan den också utföra funktioner som luftspridning av bekämpningsmedel och transport på fältet. För tekniska specifikationer, vänligen se länkarna nedan för de olika modellerna:
robot Gräsklippare KT10 tekniska specifikationer
Tekniska specifikationer för gräsklippare KT13
robotgräsklippare KT50 tekniska specifikationer
Tekniska specifikationer för gräsklippare KT80
Tekniska specifikationer för fjärrstyrd gräsklippare KT90

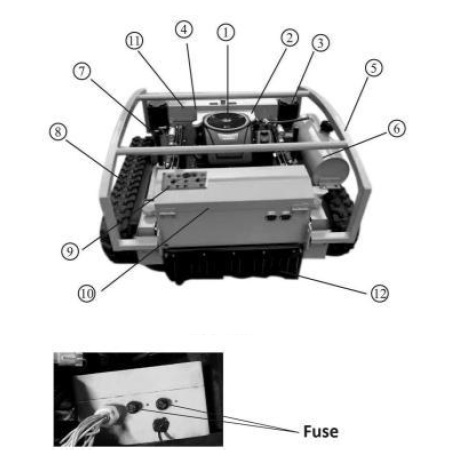

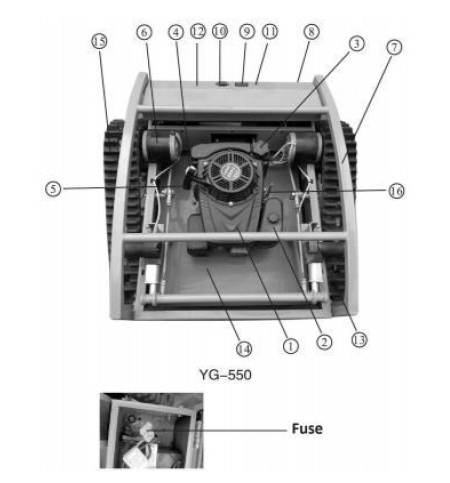

Kapitel 2: Huvudstruktur och komponenter

Kapitel 3: Justering, installation och användning

Denna maskin har rutinmässigt justerats på fabriken före leverans. Innan maskinen tas i bruk bör användaren dock inspektera och justera alla komponenter för att säkerställa optimal drift av den fjärrstyrda gräsklipparen.

I. Daglig inspektion

Kontrollera motoroljenivån
Notera: Fyll på smörjolja till normal nivå i enlighet med motorinstruktionen innan motorn tas i drift. Kontrollera var 4:e timme. Om motorn körs med oljenivån under normal nivå kan det leda till allvarliga motorskador!
(1), Placera motorn horisontellt.
(2), Skruva loss motoroljemätaren och torka den ren.
(3), För in oljemätaren i påfyllningshålet (behöver inte skruvas fast).
(4), Ta ut oljemätaren och kontrollera oljenivån. Om oljenivån ligger inom halva mätarens rutnät är den normal.
Se motorns användarhandbok för mer information om oljeanvändning.
Notera: Ljuddämparen har en hög temperatur under drift. Rör inte med händerna, rengör omgivningen från gräsklipp, löv och annat skräp i tid för att förhindra förbränning och allvarliga skador eller personskador. Kör aldrig motorn utan luftfilter, eftersom det påskyndar slitaget på motorn.

II. Justering av klipphöjd för gräs

Använd fjärrkontrollen till den elektriska lyften för justering.

III. Montering och demontering av bladet

Lyft gräsklipparen eller ställ den i larvbandsläge. Lossa knivens fästskruv för att ta bort eller byta ut kniven. Lossa bladhållarens fästskruv längst ned för att ta bort bladhållaren och bladet tillsammans. ( Notera: Vid byte av blad måste båda bladen bytas ut.)

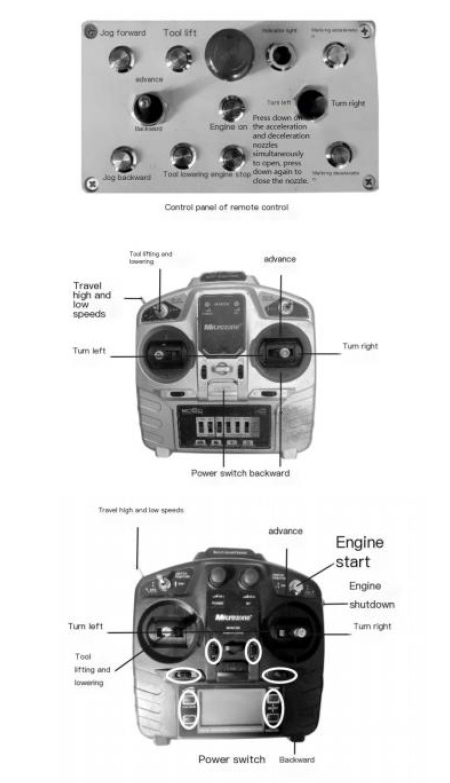

IV. Användning av fjärrkontroll

1, slå på fjärrkontrollens strömbrytare.
2, Slå på maskinens huvudströmbrytare, maskinen och fjärrkontrollen går in i anslutet tillstånd.
3, Tryck framåt och bakåt, maskinen kommer att röra sig framåt och bakåt.
4, Tryck på motorstart, gräsklipparbladet roterar och maskinen går in i arbetsläge. Starta bensinmotorn för långdistanspromenader.
5, Flytta körbrytaren till det främre läget, maskinen rör sig framåt, flytta till det bakre läget, maskinen rör sig bakåt. Flytta till mittläget, maskinen stannar.
6, Justering av riktning: När körbrytaren är i framåt- eller bakåtläge rör sig maskinen teoretiskt sett rakt framåt eller bakåt. Men på grund av ojämn mark eller stötar kommer det att finnas gångavvikelse. Justera då genom att växla mellan vänster- och högervridningsomkopplarna. Om du växlar vänster- eller högervridknappen en längre stund fullbordar maskinen svängen.
Notera: Tryck inte på de 8 knapparna som visas i den vita cirkeln i den högra bilden! Parametrarna har ställts in på fabriken, annars kommer maskinen att bli obrukbar.
7, Justering av gånghastighet: Om du håller in knappen för gångacceleration ökar gånghastigheten gradvis. Om du håller in knappen för att sakta ner gånghastigheten saktar den ner.
8, Knackning av drift: Flytta omkopplarna framåt och bakåt till mittläget, håll den framåtriktade knackningsknappen, maskinen är i framåtriktat knackningstillstånd, släpp knackningsknappen, maskinen slutar gå. Håll den bakåtriktade tappningsknappen, maskinen är i bakåtriktat tappningstillstånd, släpp den bakåtriktade tappningsknappen, maskinen slutar gå.
9, Laddning av fjärrkontroll: Ladda fjärrkontrollen med maskinens egen laddare var 20:e drifttimme.

Kapitel 4: Underhåll och skötsel

Underhåll av bensinmotor

Varning:
(1) Stäng av motorn innan du utför något underhåll.
(2), För att förhindra oavsiktlig start av motorn, ställ fjärrkontrollens strömbrytare i läge OFF.
(3), Motorn bör servas av fackmän.
Notera:
Använd originaldelar från fabriksserien eller motsvarande. Alternativ av dålig kvalitet kan skada motorn. Regelbundna kontroller och justeringar är nödvändiga för att upprätthålla motorns prestanda. Regelbundet underhåll säkerställer också en lång livslängd. De nödvändiga underhållsintervallen och motsvarande uppgifter förklaras i tabellen nedan:

I. Byte av smörjolja

När motorn fortfarande är varm, dränera oljan för att säkerställa en snabb och grundlig urladdning, För motorer med ett oljefilter, byt ut oljefiltret samtidigt.
1, Ta bort oljepåfyllningslocket och oljeavtappningspluggen för att tömma ut smörjoljan.
2, Montera oljeavtappningspluggen och dra åt den.
3, Fyll på med rekommenderad smörjolja och kontrollera oljenivån.
4, Sätt tillbaka oljepåfyllningslocket.

II. Underhåll av luftfilter

Notera: Ett alltför dammigt eller fuktigt luftfilter hindrar luft från att komma in i förgasaren, vilket får motorn att röka och potentiellt skada motorn, Regelbundet underhåll av luftfiltret är viktigt, Om motorn arbetar i mycket dammiga områden bör den rengöras varannan timme.
1, Ta bort fjärilsskruven och luftfilterlocket och ta sedan ut filtret.
2, Blås bort dammet på filtret med hjälp av tryckluft.
3, Montera tillbaka luftfiltret och dess lock.

III. Underhåll av tändstift

Notera: Använd aldrig ett tändstift utanför det korrekta värmeområdet. För att motorn ska fungera normalt måste tändstiftsgapet vara lämpligt och fritt från kolavlagringar.
1. Byt ut tändstiftet med hjälp av en specialiserad tändstiftsnyckel.
Notera: Om motorn precis har stannat är ljuddämparen varm. Var försiktig så att du inte rör den.
2. Inspektera tändstiftet visuellt. Om det finns märkbart slitage eller om isolatorn har sprickor eller defekter ska du byta ut den.
3. Mät gnistgapet med en glappmätare. Om justering behövs böjer du elektroden. Det korrekta gapet bör vara 0,70 till 0,80 mm.
4. Kontrollera att tändstiftets packning är i gott skick. Dra åt den för hand först för att undvika korstrådning.
5. När tändstiftet är helt på plats, dra åt det med en särskild hylsnyckel så att brickan trycks ihop.
Notera: Vid montering av ett nytt tändstift, vrid ytterligare 1/2 varv efter att brickan har tryckts in. Vid återmontering av ett begagnat tändstift, vrid ytterligare 1/8 till 1/4 varv efter att brickan har tryckts in.
Notera: Om motorn precis har startats är ljuddämparen varm. Vänta tills den svalnat innan du fortsätter.

IV. Justering av förgasarens tomgångsvarvtal

1, Starta motorn och låt den värmas upp till normal temperatur.
2, När motorn går på tomgång, justera gasreglagets stoppskruv för att få standard tomgångsvarvtal, standard tomgångsvarvtal är: 1500±150RPM.

Maskinunderhåll

Under drift utsätts maskinen oundvikligen för slitage på grund av rotation, friktion och belastningsförändringar. Detta kan leda till att anslutningsbultar lossnar, att delar slits, att systemets normala tillstånd störs och att spelrummet blir onormalt. Detta leder till minskad motoreffekt, ökad bränsleförbrukning, felinställning av komponenter och mer frekventa maskinfel, vilket allvarligt påverkar maskinens normala drift. För att minska förekomsten av ovanstående situationer är det viktigt att rutinmässigt utföra förebyggande underhåll. Detta bidrar till att upprätthålla maskinens optimala tekniska tillstånd och förlänga dess livslängd.

I. Inkörning

1, Se dess användarmanual för bensinmotorns inkörning.
2, För nya eller större reparerade maskiner, arbeta under obelastade förhållanden i en halvtimme, sedan under lätta belastningsförhållanden i 5 timmar, töm omedelbart all smörjolja i bensinmotorns vevhus medan den fortfarande är varm, fyll på med motorolja och kör i 4 timmar för inkörning, först då kan din maskin tas i regelbunden odling.

II. Tekniskt underhåll

A. Underhåll per skift (före och efter varje arbetspass)

1, Lyssna och observera om det finns några avvikelser i alla delar (t.ex. ovanliga ljud, överhettning och skruvar som lossnar).
2, Kontrollera bensinmotorn och växellådan för eventuella oljeläckage.
3, Kontrollera om oljenivån i bensinmotorn och växellådan ligger mellan den övre och nedre linjen på oljemätaren.
4, Avlägsna omedelbart lera, ogräs och oljefläckar från hela maskinen och dess redskap.
5, För ett detaljerat odlingsprotokoll.

B. Första nivåns underhåll (var 150:e drifttimme)

1, Utför alla dagliga underhållsarbeten.
2, Rengör växellådan och byt olja.
3, Kontrollera och justera kopplingen, växlingssystemet och backväxelsystemet.

C. Underhåll på andra nivån (var 800:e drifttimme)

1, Utför alla uppgifter för underhåll på första nivån.
2, Inspektera alla kugghjul och lager, om de uppvisar betydande slitage, byt ut dem mot nya delar.
3, Kontrollera andra maskindelar, gräsklipparknivar eller anslutningsskruvar, Byt ut skadade delar mot nya.

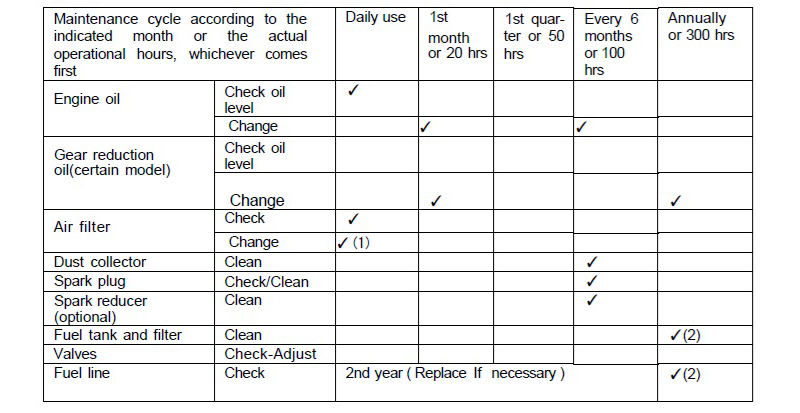

III. Checklista för underhåll (punkter markerade med √ i tabellen anger nödvändiga underhållsåtgärder).

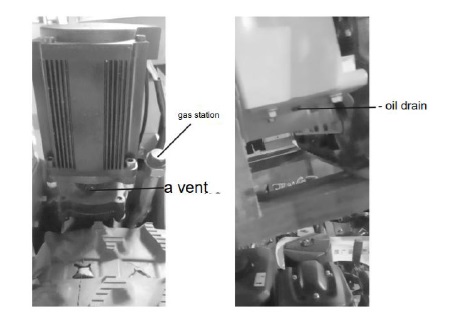

IV. Underhåll av växellådan

Under de första 20 timmarna ska du öppna oljepåfyllningslocket, öppna ventilationen och skruva loss avtappningspluggen. När oljan är helt tömd skruvar du tillbaka avtappningspluggen och fyller på med växellådsolja tills det rinner över från ventilationsöppningen. Byt därefter olja en gång i månaden.

V. Underhåll av hela maskinen

När maskinen måste förvaras under en längre tid bör följande åtgärder vidtas för att förhindra rost:
1, Försegla bensinmotorn enligt anvisningarna i bruksanvisningen.
2, Rengör utvändigt för att avlägsna damm och smuts.
3, Tappa av smörjoljan från växellådan och fyll på med ny olja.
4, Applicera rostskyddsolja på omålade ytor som inte är tillverkade av aluminiumlegering.
5, Förvara maskinen på en väl ventilerad, torr och säker plats inomhus.
6, Förvara alla medföljande verktyg, produktcertifiering och användarhandböcker på ett säkert sätt.

Kapitel 5: Felsökning

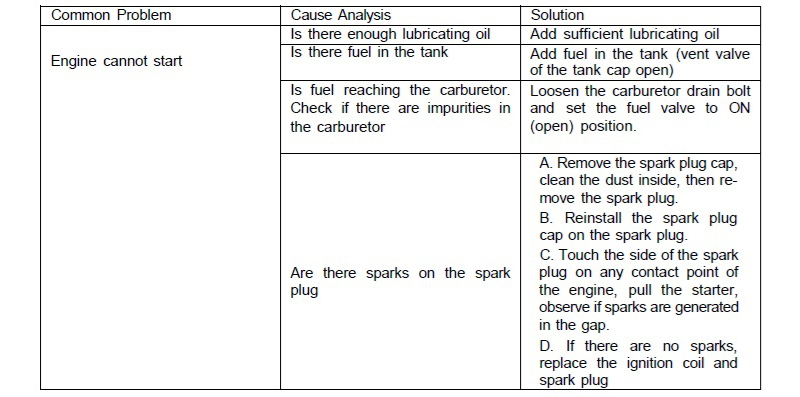

Vanliga motorproblem

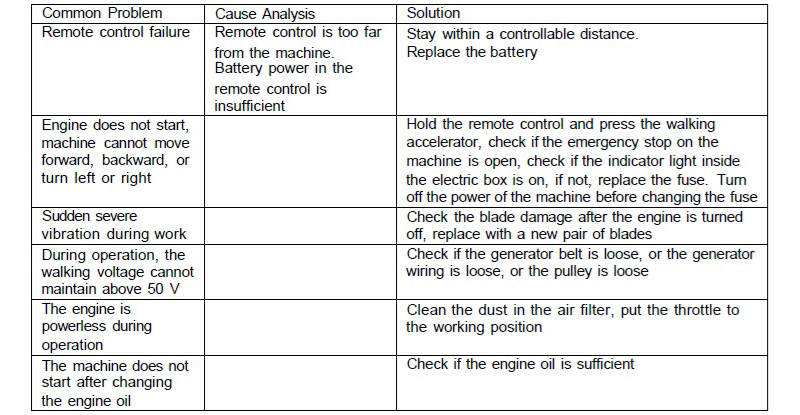

Vanliga problem och lösningar

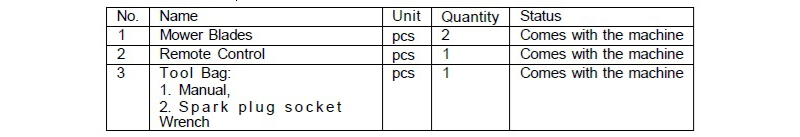

Tillbehörslista
